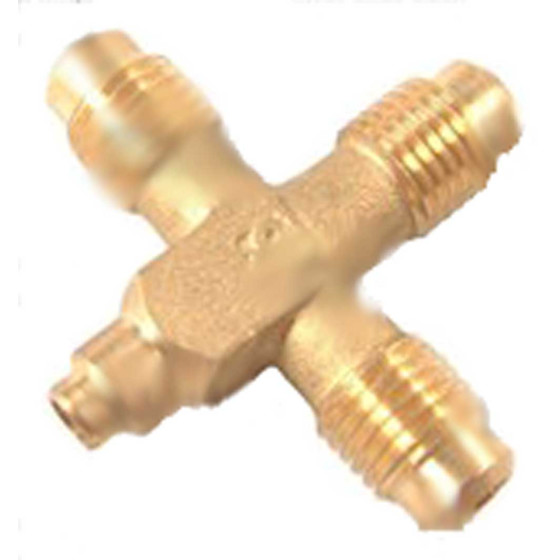

Kupplung Reduktion -/- ¼" SAE x ¼" SAE/¼" SAE-06 ODS

Artikelnummer: 744-14-14-14-06
GTIN: 4251452328136
Kategorie: Rohre & Co.
Hersteller:

Kupplungs Reduktion - + - ¼" SAE x ¼" SAE + ¼" SAE - 06 ODS

16,26 €

inkl. 19% USt. , zzgl.

Kupplung Reduktion 1/4" SAE x 1/4" SAE x 1/4" x 6 ODS

Artikel Info:
Kupplungsreduzierung - + - 1/4 Zoll SAE x 1/4 Zoll SAE x 1/4 Zoll SAE x 06 ODS.

Gewinde-Vergleichstabelle
Gewinde-Bezeichnung		Durchmesser			Gewindegänge	Gewindesteigung
SAE	UNF	Zoll	aussen mm	innen mm	pro Zoll	mm
3/16"	3/8"-24	0,375	9,525	8,5	24	1,058
1/4"	7/16"-20	0,438	11,112	9,9	20	1,27
5/16"	1/2"-20	0,5	12,7	11,5	20	1,27
3/8"	5/8"-18	0,625	15,875	14,5	18	1,411
1/2"	3/4"-16	0,75	19,05	17,5	16	1,587
5/8"	7/8"-14	0,875	22,225	20,4	14	1,814
3/4"	1"-12	1	25,4	23,25	12	2,117
7/8"	1.1/4"-12	1,25	31,75	29,5	12	2,117
1"	1.1/2"-12	1,5	38,1	36	12	2,117
Die Bezeichnung "-F" bedeutet female/weiblich

Anschlussarten
Schraubanschluss
Flare / Bördel		NPT	FPT
Schraubanschluss (gemäß SAE J513-92; ASME B1.1-89) zum Anschluss an Kupferrohr mit einem entsprechend aufgeweiteten Ende, d.h. mit “Bördelung” durch einen geeigneten Stutzen		Schraubanschluss mit Kegelgewinde (gemäß ASME B1.20.1-92) zum Anschluss von Verbindungen,Hähnen, Sicherheitsventilen von Behältern oder Stahlrohren.	Schraubanschluss mit Innengewinde mit zylinderförmigem GAS-Gewinde (gemäß ISO 228/1), verwendet in der Hydraulik zum Anschluss von Verbindungen oder Hähnen von Behältern oder Stahlrohren
Schweiss- / Lötanschluss
ODS / ODF	ODM	IDS	W
Schweißanschluss mit Innengewinde für Kupferrohr. Die angegebene Abmessung entspricht dem Außendurchmesser des Kupferrohres, zu dem der Anschluss hergestellt wird.	Schweißanschluss mit Außengewinde für Kupferrohr. Die angegebene Abmessung entspricht dem Außendurchmesser des Kupferrohres, zu dem der Anschluss hergestellt wird.	Schweißanschluss mit Außengewinde für Kupferrohr. Die angegebene Abmessung entspricht dem Innendurchmesser des Kupferrohres, zu dem der Anschluss hergestellt wird.	Schweißanschluss für Stahlrohre. Die angegebene Abmessung entspricht dem Außendurchmesser des Stahlrohres, zu dem der Anschluss hergestellt wird.

Lieferumfang:
1 x Kupplungsreduzierung

Passende und ähnliche Artikel finden Sie unter den Tabelleninformationen.

Für unsere Artikel gilt die gesetzliche Gewährleistungsfrist von 24 Monaten.

Lieferzeit Info:
Bei "sofort verfügbar" und "knapper Lagerbestand", Lieferzeit 2 Werktage innerhalb Deutschlands. Bei "momentan nicht verfügbar" beträgt die Lieferzeit normalerweise 2 Wochen. In dringenden Fällen schreiben Sie uns über den "Frage zum Produkt-Button" oder rufen Sie uns an. Unsere Telefonnummer: 09144 / 924 35 00.

Versand Info:
Die Artikel werden von uns sehr sorgfältig und gut verpackt. Sollte dennoch ein Grund zur Beanstandung bestehen, bitten wir Sie das Reklamationsformular auszufüllen und mit dem Artikel an uns zurückzuschicken.

Hersteller Info:

Versandgewicht:	0,20 kg
Hersteller:	Diverse
Modellbezeichnung:	744-14-14-14-06
